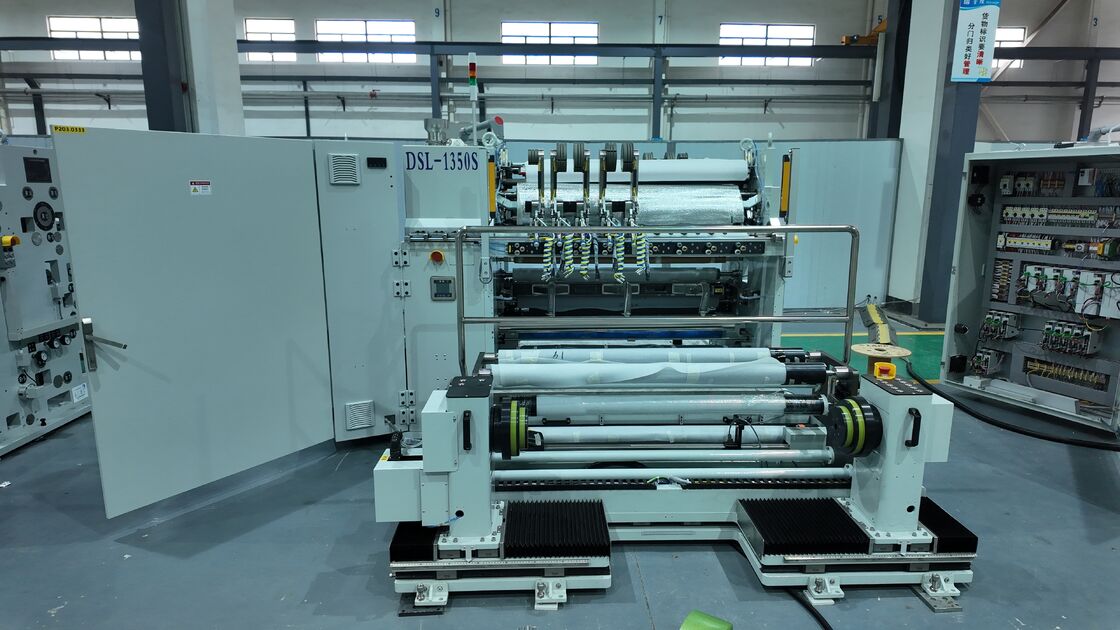

Máquina cortadora e rebobinadora série DSLS

O equipamento é usado principalmente para a produção de corte separador de bateria de lítio. A principal tarefa é dividir o separador de bateria de lítio laminado original em separadores de bateria de lítio de diferentes tamanhos e larguras por meio de desenrolamento, mecanismo de transmissão e mecanismo de corte, e concluir o processo de enrolamento.

• Função

-Movimento horizontal e modo de enrolamento frontal

-Um grande sistema operacional homem-máquina com tela sensível ao toque

-Desenrolamento e rebobinamento do servoacionamento CNC AC

-Suporte de faca de controle elétrico móvel horizontal modo de corte configuração padrão de faca reta

-Desenrolamento de correção automática de desvio

-Função antiestática de rebobinamento

          Diagrama de Fluxo de Processo

Desenrolamento → Unidade de correção → Transmissão → Achatamento → Corte da lâmina circular → Transmissão → Separação do filme → Rebobinamento superior e inferior
↳ Aparar resíduos

Diagrama esquemático do equipamento

• Eletricidade

1) Trifásico x 400 volts x 50 Hz

2)Temperatura ambiente: 15~45℃

3)Umidade do ar: 40%~90%

4) Variação de tensão: <±5%

Especificações Gerais

Substrato: Separador de bateria, espessura 5 µm – 25 µm

Largura do substrato: Mínimo 300 mm, máximo 1350 mm

Sistema de enrolamento: método de rebobinamento independente de braço duplo

Sistema de corte: corte de lâmina rotativa

Largura de corte:

Rebobinamento de braço único: 55 mm – 200 mm

Rebobinagem sincronizada de braço duplo padrão: 300 mm – 650 mm

Diâmetro de desenrolamento: Máximo 500 mm

Diâmetro de rebobinamento: Máximo 400 mm

Velocidade Mecânica: Até 250 m/min

Velocidade operacional*: Até 150 m/min

*Nota: A velocidade operacional real depende das características do substrato, uniformidade da espessura, largura de corte e nível de habilidade do operador.

Dimensões da máquina (aprox.): 2500 mm (C) x 2800 mm (L) x 1500 mm (A) (sujeito ao desenho final do layout)

• Ar comprimido

1) Limpe o ar comprimido, livre de umidade, sujeira e óleo

2) Pressão (entrando na interface do dispositivo): Aprox. Medidor de 5-6 barras

3)Ponto de condensação de ar comprimido: 5 ℃

• Posicionamento de Equipamentos

Após o equipamento estar nivelado, fixe-o com placa de pressão e parafusos de expansão.

Finalidade e vantagens do equipamento

A máquina de corte CNC de alto desempenho DSL-1500S foi projetada especificamente para cortar materiais flexíveis, como separadores de bateria de íon de lítio.

O equipamento inclui os seguintes recursos principais:

Sistema de rebobinamento servo-controlado independente

Grande interface homem-máquina (HMI) com tela sensível ao toque

Servo drives AC para desenrolar e rebobinar

Porta-faca móvel horizontalmente com método de corte de lâmina rotativa

Controle automático de tensão de desenrolamento

Tensão de rebobinamento automático e controle de conicidade

Função de eliminação estática na seção de rebobinamento

Espaço de instalação reservado para sistema de inspeção de defeitos

Sistema de extração de poeira no eixo de corte (opcional)

Sistema adesivo de remoção de poeira em ambos os lados do rebobinamento (opcional)

• Dados Técnicos

Vantagens Competitivas

1. Oferecemos produtos de alta qualidade a preços competitivos;
2. O desembaraço aduaneiro é garantido;
3. Bom serviço pós-venda;
4. Condições de pagamento flexíveis;
5. Com excelentes produtos e serviços eficientes, somos bem conhecidos tanto no país como no exterior.

NOSSA FÁBRICA

NOSSO OFICINA

NOSSO CLIENTE

Perguntas frequentes

P: Dongsheng é uma fábrica ou empresa comercial?
R: Dongsheng é uma fábrica.

P: Onde está localizada sua fábrica? Posso visitá-lo antes de fazer um pedido?
R: Claro, calorosamente bem-vindos para visitar nossa fábrica. Nossa fábrica está localizada em Hefei, Anhui, China.

P: Para quais países você exportou?
R: Exportamos nossos produtos para todo o mundo, como Europa, EUA, Japão, Coréia, Índia etc.

P: Que tal a garantia e o serviço pós-venda?
R: Oferecemos 12 meses de garantia e suporte técnico vitalício para todas as máquinas.
A resposta está disponível em 12 horas, enquanto a solução para solução de problemas é fornecida em 48 horas.
