máquina de corte e rebobinagem de rolos de papel, inspeção, rebobinadeira automática

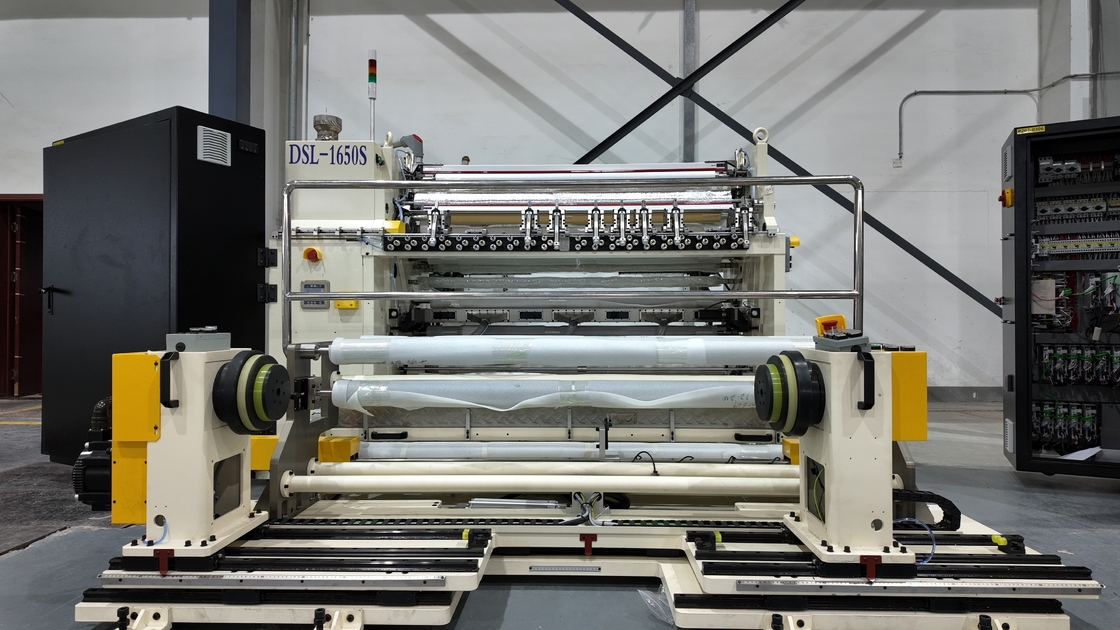

Máquina de reviravoltar da série DSLS.

O equipamento é utilizado principalmente para a produção de separadores de baterias de lítio.A principal tarefa é dividir o separador de bateria de lítio original em separadores de bateria de lítio de diferentes tamanhos e larguras através de desenrolar, mecanismo de transmissão e mecanismo de corte, e completar o processo de enrolamento.

• Função

- Movimento horizontal e modo de enrolamento frontal

- Um grande ecrã táctil sistema operativo homem-máquina

- Descolagem e recolagem CNC AC servo drive

-Modo de corte do porta-faca de comando elétrico móvel horizontal

- Correcção automática do desvio de descolagem

- Função antiestática de enrolamento

          Diagrama de fluxo de processo

Descolagem → Unidade de correção → Transmissão → Aplanamento → Corte circular de lâmina → Transmissão → Separação de filme → Recolagem superior e inferior
¢ Resíduos de limpeza

Diagrama esquemático do equipamento

• Energia elétrica

1) 3 fases x 400 volts x 50 Hz

2)Temperatura ambiente: 15 a 45°C

3)Humidade do ar: 40%~90%

4) Variação de tensão: < ± 5%

Especificações gerais

Substrato: separador de bateria, espessura 5 μm 25 μm

Largura do substrato: mínimo 300 mm, máximo 1350 mm

Sistema de enrolamento: método de enrolamento independente de dois braços

Sistema de corte: corte de lâmina rotativa

Largura de corte:

Reenrolamento de um braço: 55 mm ∼ 200 mm

Recolagem sincronizada padrão de braço duplo: 300 mm 650 mm

Diâmetro de desenrolar: máximo 500 mm

Diâmetro de enrolamento: máximo 400 mm

Velocidade mecânica: até 250 m/min

Velocidade de operação*: até 150 m/min

* Nota: A velocidade de funcionamento real depende das características do substrato, da uniformidade da espessura, da largura de corte e do nível de habilidade do operador.

Dimensões da máquina (aproximadamente): 2500 mm (L) x 2800 mm (W) x 1500 mm (H) (sujeito ao desenho final do traçado)

• Ar comprimido

1) Ar comprimido limpo, livre de umidade, sujeira e óleo

2) Pressão (entrada na interface do dispositivo): Medidor de aproximadamente 5-6 bares

3)Ponto de condensação do ar comprimido: 5°C

• Posicionamento do equipamento

Após o equipamento ser ajustado a um nível, fixe-o com uma placa de pressão e parafusos de expansão.

Propósito e vantagens do equipamento

A máquina de corte CNC de alto desempenho DSL-1500S foi projetada especificamente para cortar materiais flexíveis, como separadores de baterias de íons de lítio.

O equipamento inclui as seguintes características principais:

Sistema de rebobinagem servo-controlado independente

Interface homem-máquina (HMI) de tela sensível ao toque

Servo-propulsores de CA para desenrolar e enrolar de volta

Com um comprimento superior a 50 mm, mas não superior a 150 mm

Controle automático da tensão de desenrolar

Tensião automática de rebobinagem e controlo de coníferos

Função de eliminação estática na secção de rebobinagem

Espaço de instalação reservado para o sistema de inspecção de defeitos

Sistema de extracção de poeira no eixo de corte (facultativo)

Sistema adesivo de remoção de poeira em ambos os lados do rebobinado (facultativo)

• Dados técnicos
