Linha de corte de substratos de PP / PE para comprimento

Máquina Rebobinadeira e Cortadeira da Série DSLS​

O equipamento é usado principalmente para a produção de corte de separadores de bateria de lítio. A principal tarefa é dividir o separador de bateria de lítio original enrolado em separadores de bateria de lítio de diferentes tamanhos e larguras através de desenrolamento, mecanismo de transmissão e mecanismo de corte, e completar o processo de enrolamento.

• Função

- Modo de movimento horizontal e enrolamento frontal

- Um grande sistema operacional homem-máquina com tela sensível ao toque

- Servoacionamento CA CNC para desenrolamento e rebobinamento

- Modo de corte com suporte de faca de controle elétrico móvel horizontal, configuração padrão de faca reta

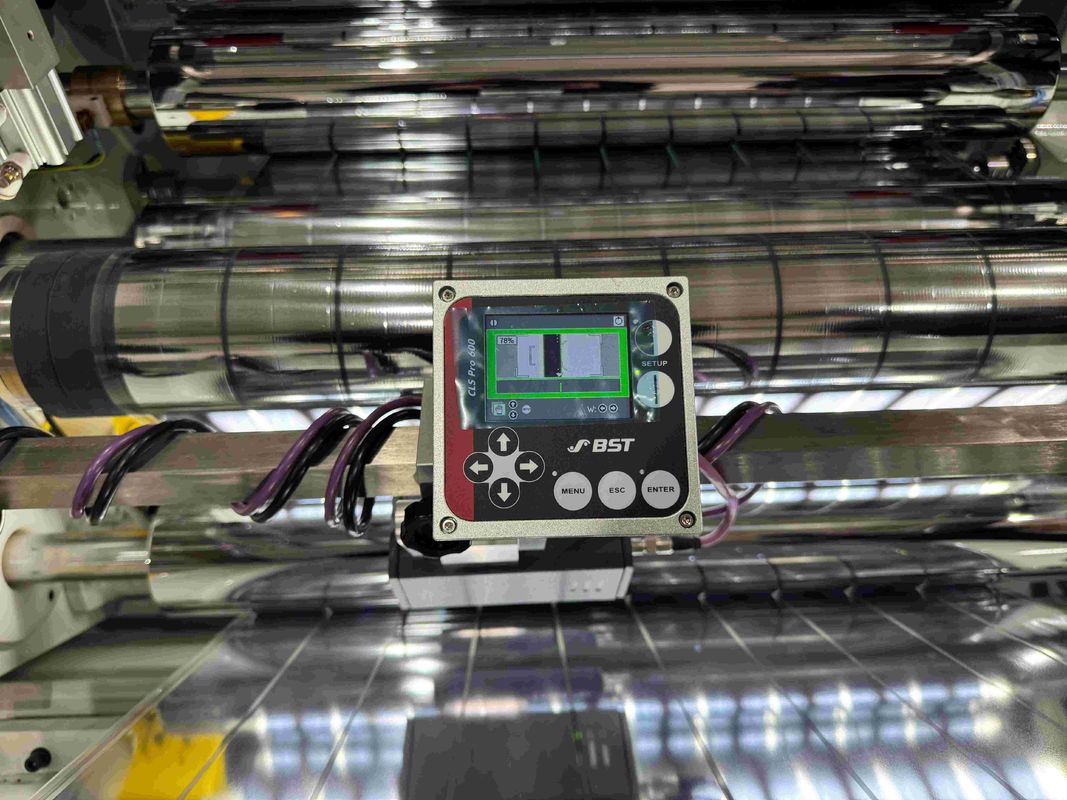

- Correção automática de desvio de desenrolamento

- Função antiestática de rebobinamento

          Diagrama de Fluxo do Processo

Desenrolamento → Unidade de Correção → Transmissão → Achatamento → Corte com Lâmina Circular → Transmissão → Separação do Filme → Rebobinamento Superior e Inferior
　　　　　　　　　　　　　　 ↳ Aparar Resíduos

        Diagrama Esquemático do Equipamento

• Eletricidade

1) 3 fases x 400 volts x 50 Hz

2)  Temperatura ambiente: 15~45℃

3) Umidade do ar: 40%~90%

4) Variação de tensão:<±5%

Especificações Gerais

Substrato: Separador de bateria, espessura 5 µm – 25 µm

Largura do substrato: Mínimo 300 mm, máximo 1350 mm

Sistema de enrolamento: Método de rebobinamento independente de braço duplo

Sistema de corte: Corte com lâmina rotativa

Largura de corte:

Rebobinamento de braço único: 55 mm – 200 mm

Rebobinamento sincronizado de braço duplo padrão: 300 mm – 650 mm

Diâmetro de desenrolamento: Máximo 500 mm

Diâmetro de rebobinamento: Máximo 400 mm

Velocidade mecânica: Até 250 m/min

Velocidade de operação*: Até 150 m/min

*Observação: A velocidade de operação real depende das características do substrato, uniformidade da espessura, largura de corte e nível de habilidade do operador.

Dimensões da máquina (Aprox.): 2500 mm (C) x 2800 mm (L) x 1500 mm (A) (sujeito ao desenho final do layout)

• Ar comprimido

1) Ar comprimido limpo, livre de umidade, sujeira e óleo

2) Pressão (entrando na interface do dispositivo): Aprox. 5-6 bar manométrico

3) Ponto de condensação do ar comprimido: 5℃

• Posicionamento do Equipamento

Após o equipamento ser ajustado para um nível, fixe-o com uma placa de pressão e parafusos de expansão.

Finalidade e Vantagens do Equipamento

A Cortadeira CNC de Alto Desempenho DSL-1500S foi projetada especificamente para cortar materiais flexíveis, como separadores de bateria de íon de lítio.

O equipamento inclui os seguintes recursos principais:

Sistema de rebobinamento servo controlado independente

Interface homem-máquina (HMI) com tela sensível ao toque grande

Acionamentos servo CA para desenrolamento e rebobinamento

Suporte de faca móvel horizontalmente com método de corte com lâmina rotativa

Controle automático de tensão de desenrolamento

Controle automático de tensão e conicidade de rebobinamento

Função de eliminação estática na seção de rebobinamento

Espaço de instalação reservado para sistema de inspeção de defeitos

Sistema de extração de poeira no eixo de corte (opcional)

Sistema de remoção de poeira adesiva em ambos os lados de rebobinamento (opcional)

• Dados Técnicos

Vantagens Competitivas

1. Oferecemos produtos de alta qualidade a preços competitivos;
2. Desembaraço aduaneiro garantido;
3. Bom serviço pós-venda;
4. Condições de pagamento flexíveis;
5. Com excelentes produtos e serviços eficientes, somos bem conhecidos tanto em casa quanto no exterior.

NOSSA FÁBRICA

NOSSA OFICINA

NOSSO CLIENTE

FAQ

P: Dongsheng é uma fábrica ou empresa comercial?
A: Dongsheng é uma fábrica.

P: Onde está localizada sua fábrica? Posso visitá-la antes de fazer um pedido?
A: Claro, damos as boas-vindas para visitar nossa fábrica. Nossa fábrica está localizada em Hefei, Anhui, China.

P: Para quais países você exportou?
A: Exportamos nossos produtos para todo o mundo, como Europa, EUA, Japão, Coreia, Índia, etc.

P: Como sobre a garantia e o serviço pós-venda?
A: Fornecemos 12 meses de garantia e suporte técnico vitalício para todas as máquinas.
A resposta está disponível em 12 horas, enquanto a solução para a solução de problemas é fornecida em 48 horas.
